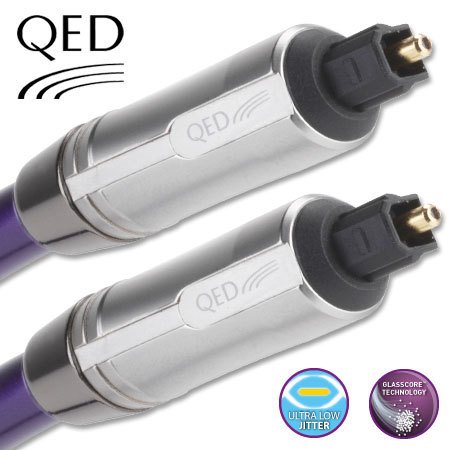

QE-3320 REFERENCE OPTICAL QUARTZ KABLO 2 mt. Optik Kablo
QED QE-3320 REFERENCE OPTICAL QUARTZ 2 mt. KABLO
ÖZELLİKLER VE FAYDALAR
CAM ÇEKİRDEĞİ TEKNOLOJİSİ
QED'nin yeni Glasscore™ teknolojisi, Toslink standart bileşenlerine uyum sağlamak için gereken 1 mm çapında oluşturmak üzere her biri en fazla 50 µm'lik ultra ince borosilikat cam optik fiberlerden (GOF) oluşan çoklu fiber demetleri kullanır. Fiberlerin çok küçük olması, ışık ışınlarının izlediği farklı sinyaller benzer uzunluktadır ve bu zamanlama hatasını neredeyse ortadan kaldırır ve daha az bozulma ve oy verme nedeni olur. Bu, bant genişliğini ve veri kazancının verimliliğini artırma etkisine sahiptir.
BASAMAKLI KIRILMA İNDEKSİ
Kuvars lifleri, ışık sinyalini yönlendirmek için düşük Kırılma İndeksli bir kaplama ile kaplanmıştır.
150MHz'in Üzerinde BANT GENİŞLİĞİ
Bu, yüksek ekonomik çok kanallı HD dijital sesin esnekliği büyük ölçüde aşmaktadır. Geleneksel akrilik cam optik kabloların aksine, kuvars cam kabloları 24 bit/192 kHz'e kadar çok düşük seçimlerle iletilebilir.
Referans Optik Kuvars, tek bir akrilik cam elyafından 1/10 oranında zayıflama ile çok daha yüksek bir bant genişliği sağlayabilir.
ULTRA DÜŞÜK JITTER / ULTRA DÜŞÜK KAYIP
QED, geleneksel optik kablolarda jitter'ın (farklı ışık yolları arasındaki zamanlama farklarından bozulmalar) genellikle 145ps'ye kadar çıkabileceği hesaplanmıştır. Referans Optik Kuvars'ta ise zamanlama hataları neredeyse tamamen ortadan kalkmış, daha az bozulma, titreşim ve 0,03 dB/m'den daha düşük düşüş yaşanmıştı.
ÖZELLİKLER
benzersiz boro-silikat kam yapısı
Son derece esnek 210 x 50 mikron optik fiber demeti
Bant genişliği >150MHz
Ultra düşük titreme
Basamaklı kırılma indisi
Ultra düşük kayıp < 0,03 dB/m
24 ve 32 bit yüksek performansa uyumludur.
Bu QED kablosu iki yıllık garantiyle birlikte gelir
KABLOLAR ÖNEMLİDİR
Dijital Optik Ses kabloları, televizyon, CD çalar ve Blu-Ray oynatıcı gibi ses kaynağı ekipmanlarını amplifikatörlere veya alıcılara bağlamak için artık yaygın olarak kullanılmaktadır. Kaynak ekipmanınızın optik çıkışını kullanmanın birçok avantajı vardır. Optik çıkış, ekipmanlar arasında tam elektriksel izolasyon sağlayarak, yüksek harici voltaj veya akımların neden olduğu toprak döngülerini ve gürültüyü ortadan kaldırır. Bükümlü çift bakır kablolar kullanan hızlı dijital sinyallemede, yakın uç çapraz konuşması gibi sorunlar sinyalde bozulmaya neden olabilir; bu sorunlar dijital optik bağlantı seçeneği kullanılarak ortadan kaldırılır.
Toslink sisteminin çok kısa mesafeleri ve nispeten düşük veri sinyalleme hızları sayesinde, PMMA (Polimetilmetakrilat) olarak bilinen akrilik cam malzemeden yapılmış çok ucuz plastik optik fiberler (POF) kullanmak mümkündür. Bunlar genellikle Toslink konnektörüne uyması için 1 mm çapındadır ve elbette ekstra genişlikleri, fiber içindeki çoklu modların neden olduğu zaman bulaşmasını veya titreşimi daha da kötüleştirir. Hesaplamalar, kırılma indisi 1,5 ve kritik açısı 76 derece olan bir PMMA fiberine sahip tipik bir 1 m kablonun titreşime neden olma potansiyeline sahip olduğunu göstermiştir.
QED'nin yeni Glasscore™ teknolojili kablolarında benimsediği bu duruma alternatif olarak, Toslink standart konnektörlerine uyum sağlamak için gereken 1 mm çapı oluşturmak üzere her biri en fazla 50 um (insan saçından daha ince, aşağıya bakın) kalınlığında ultra ince boro-silikat cam optik fiberlerden (GOF) oluşan çoklu fiber demetleri kullanılır. Yeni QED Referans Optik Kuvars kablosunda, her biri ışığı çok daha dar bir yol boyunca yönlendiren 210 adet fiber bulunur ve bu da farklı modları daha büyük çaplı tek fiberlere göre çok daha homojen hale getirir.
Işığın kablo açıklığında kabul edildiği geliş açıları aralığı daha küçük ve camdaki iç yansımanın kritik açısı POF fiberlere göre daha büyük olduğundan, ışığın izlediği farklı yolların aralığı azalır. Bu sayede kısa veri darbeleri artık kablo boyunca fiziksel olarak seyahat etme süreciyle yapay olarak uzatılmıyor veya bulanıklaştırılmıyor.
CAM PUAN™
Her bir lif insan saçından daha incedir. Her biri 50 um olan 210 lif gereklidir.
Toslink standart konnektörlerine uyum sağlamak için gereken 1 mm çapa kadar.
TEKNOLOJİLERİ KARŞILAŞTIRMA
PMMA OPTİK FİBERLER
Tipik bir optik fiber, PMMA (Polimetilmetakrilat) olarak bilinen akrilik cam malzemeden yapılır. Bu akrilik çekirdek, ışığın içinden birçok farklı uzunlukta yol almasına olanak tanır. Zamanlama farklılıkları ortaya çıkar ve bu da genellikle 145 ps'ye kadar Jitter'a neden olur.Işık Kritik Açı'nın üzerine düştüğünde ve geri yansımadığında (Sarı) da sinyal kayıpları meydana gelir.
REFERANS OPTİK KUVARS
Reference Optical Quartz, her biri insan saçından daha ince olan 210'dan fazla Glasscore™ fiber içerir. Bu, daha küçük sayısal açıklık sayesinde kabul açılarının aralığını azaltarak daha düz sinyal yollarına yol açtığından, son derece düşük bir titreşim sağlar.Reference Optical Quartz is the first of its kind, consisting of 210 separate boro-silicate glass fibres. The cable allows you to experience stunning sound when connecting DACs, TV’s, CD players and Blu-Ray players to amplifiers or receivers because it has a much higher bandwidth and only 1/10th of the attenuation of traditional acrylic fibres. Reference Optical Quartz vastly exceeds the demands for high definition multi-channel digital audio with a bandwidth of over 150MHz which is totally unaffected by bending the cable.
FEATURES AND BENEFITS
GLASSCORE TECHNOLOGYQED's new Glasscore™ technology employs multiple fibre bundles of ultra-fine boro-silicate glass optical fibres (GOF) of no more than 50um each to make up the 1mm diameter necessary to conform to the Toslink standard connectors. Because the fibres are so small the different paths taken by the light rays are similar in length virtually eliminating the timing error and introducing less distortion and jitter. This has the effect of increasing bandwidth and the accuracy of the data transmission. STEPPED REFRACTIVE INDEXThe quartz fibres are coated with a cladding of low Refractive Index to guide the light signal.
OVER 150MHZ BANDWIDTHThis vastly exceeds the demands for high definition multi-channel HD digital audio. In contrast to conventional acrylic glass optical cables quartz glass cables can deliver signals up to and including 24bit/192kHz with very low jitter . Reference Optical Quartz can provide a much higher bandwidth than a single acrylic glass fibre with 1/10th of the attenuation.
|
ULTRA LOW JITTER / ULTRA LOW LOSSQED have calculated that jitter (distortions caused by timing differences between the different light paths) in conventional optical cables could typically reach up to 145ps. In Reference Optical Quartz, timing errors are virtually eliminated, introducing less distortion, jitter and ultra low loss < 0.03 dB/m.
SPECIFICATIONSUnique boro-silicate glass construction Highly flexible 210 x 50 micron optical fibre bundle Bandwidth >150MHz Ultra low jitter Stepped refractive index Ultra low loss < 0.03 dB/m
QED Lifetime Guarantee |
COMPARING TECHNOLOGIES
 |
 |
PMMA OPTICAL FIBRESA typical optical fibre is made of an acrylic glass material known as PMMA (Polymethyl-methacrylate). This acrylic core allows the light to take many different length paths through it. Timing differences are introduced – accounting for typically up to 145ps of Jitter.Signal losses also occur when light is incident above the Critical Angle and is not reflected back (Yellow). |
REFERENCE OPTICAL QUARTZReference Optical Quartz has in excess of 210 Glasscore™ fibres each thinner than a human hair. This ensures ultra low jitter because the smaller numerical aperture reduces the range of angles of acceptance leading to straighter signal paths. |
OVERALL PERFORMANCE
|
GLASSCORE™ TECHNOLOGYInstead of using traditional low performance polymethyl methacrylate (PMMA) plastic optical fibres (POF) which come as a single 1mm OD fibre the cable incorporates 210+ boro-silcate glass optical fibres (GOF) which give improved jitter performance and higher bandwidth capability. |
ULTRA LOW JITTERJitter is the undesired deviation from true periodicity of an assumed periodic signal in electronics and telecommunications, often in relation to a reference clock source. A cable displaying ultra low jitter has been measured at |
